11 kV pt

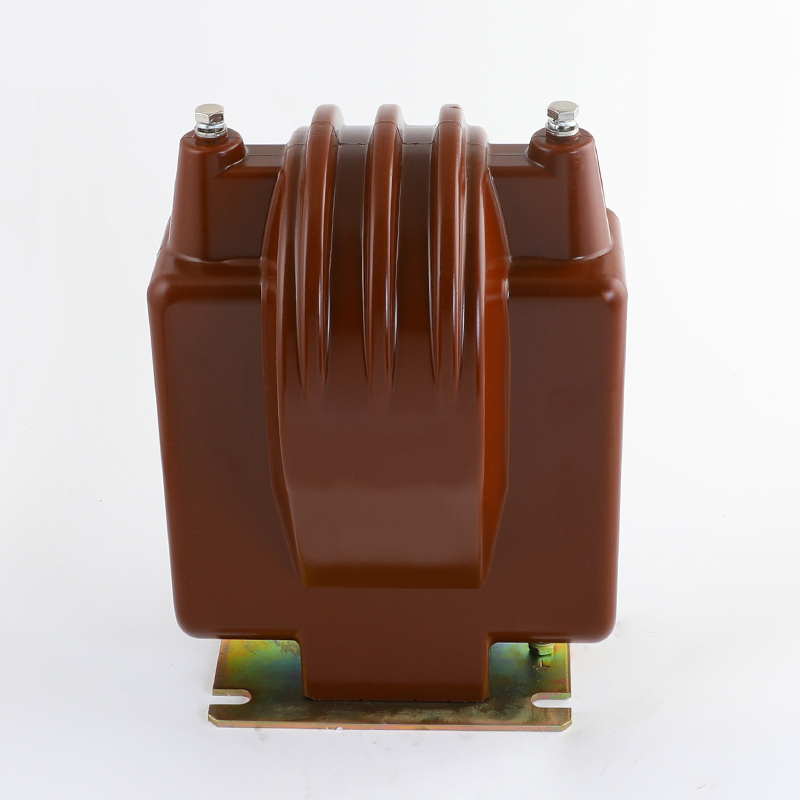

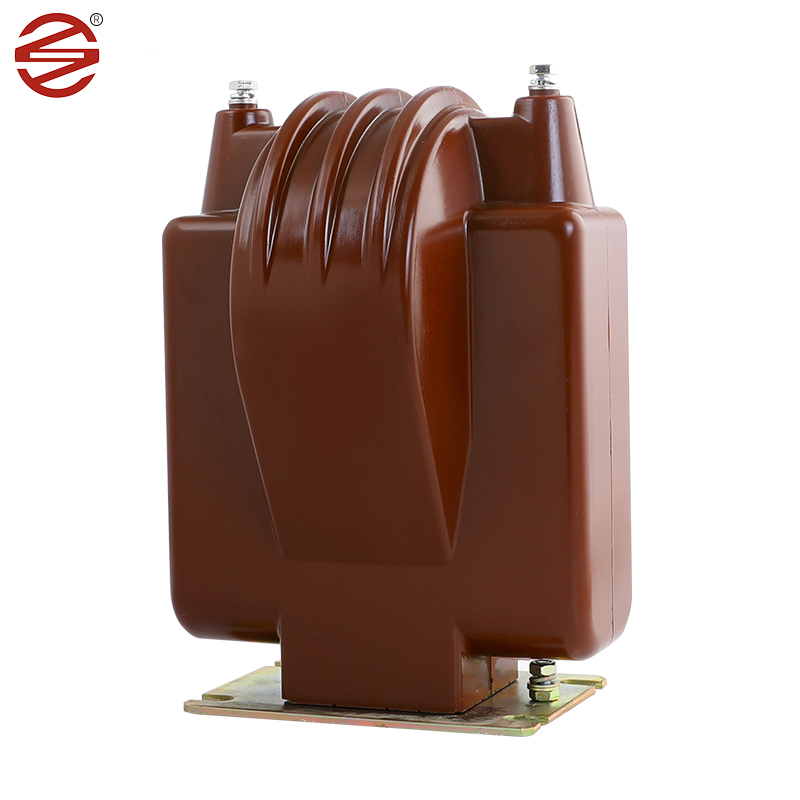

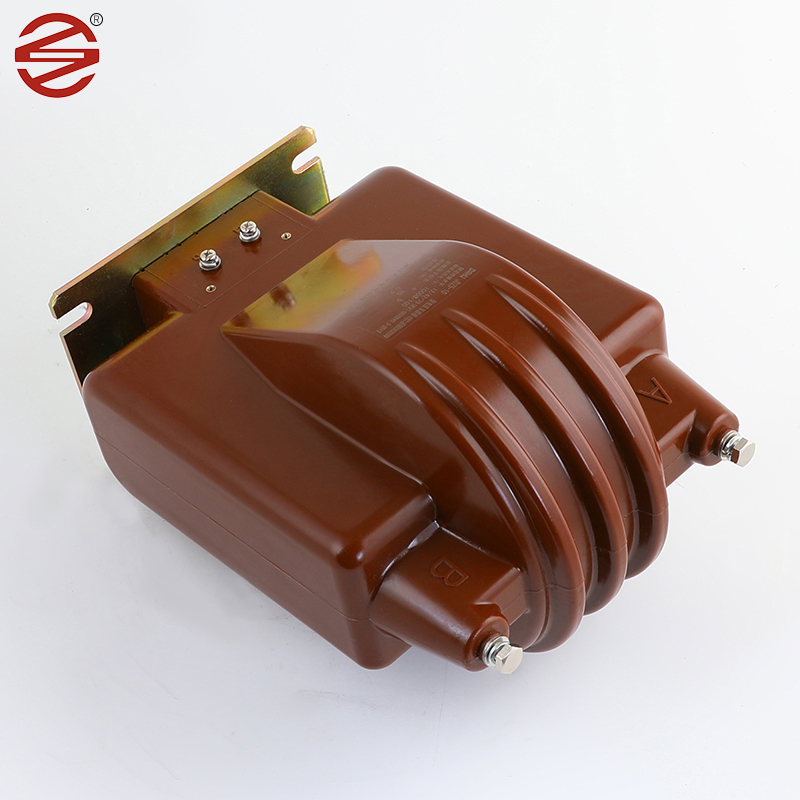

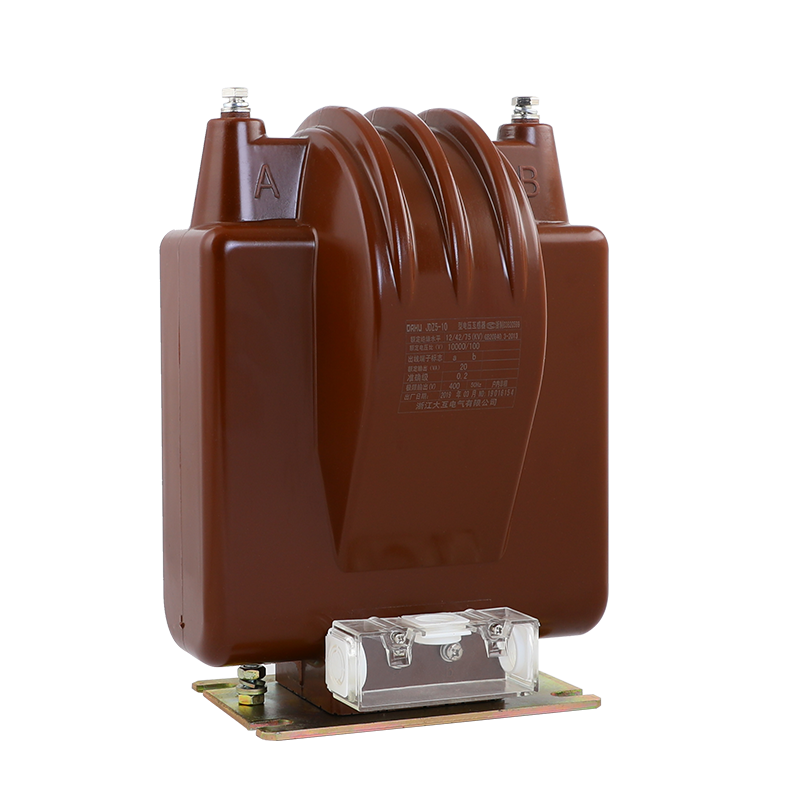

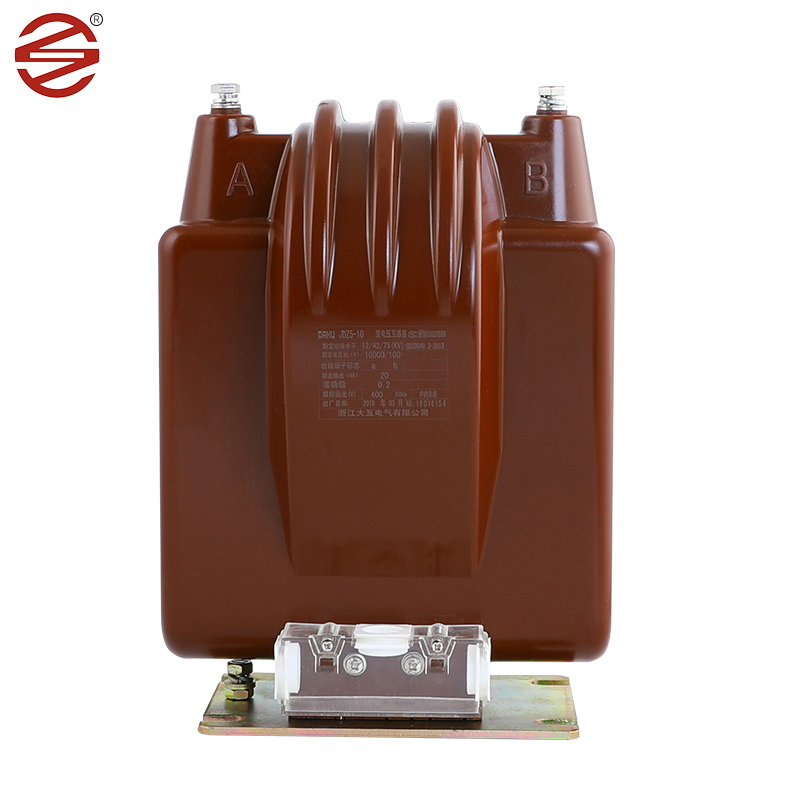

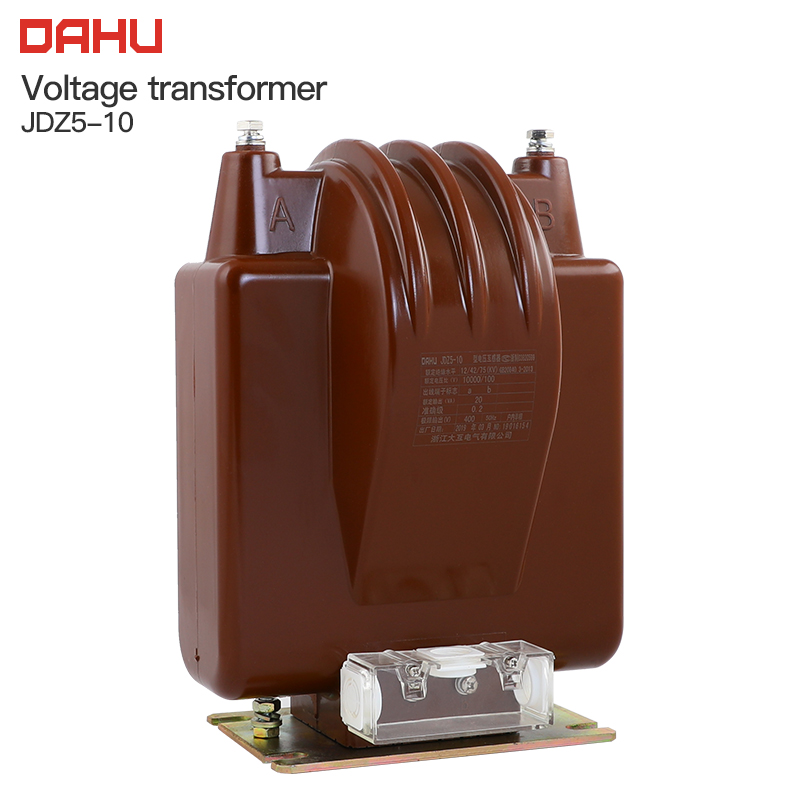

„Dahu Electric“ pagamintas 11 kV PT yra nepakeičiamas vidaus jungiklio spintelės komponentas ir yra įtampos matavimo, galios stebėjimo ir apsaugos relių, esančių vienfazėje ir trijų fazių kintamos srovės sistemose, pagrindas. Dėl tvirto dizaino ir tikslių funkcijų jis yra esminis elementas užtikrinant elektros operacijų saugumą ir efektyvumą.

Siųsti užklausą

Prekės aprašymas

Šaltai valomi silicio plieno lakštai: naudojami kaip pagrindinė medžiaga 11 kV pt. Šie lakštai yra šaltai valomi ir pasižymi išskirtinėmis magnetinėmis savybėmis, įskaitant didelį pralaidumą ir mažą šerdies praradimą. Šios savybės leidžia jas tinkamai pritaikyti įtampos transformatoriams.

Naudodamas šaltai valcuotus silicio plieno lakštus kaip pagrindinę medžiagą, įtampos transformatorius gali pasiekti efektyvų energijos perdavimą, taip padidindamas bendrą sistemos efektyvumą. Palyginti su alternatyviomis medžiagomis, šaltai valomi silicio plieno lakštai pasižymi mažesnėmis histerezės kilpomis ir įmagnetinimo nuostoliais, todėl sumažėja energijos atliekos ir mažesnė energijos suvartojimas.

Epoksidinė derva: Epoksidinė derva pasižymi puikiomis dielektrinėmis savybėmis ir mechaniniu stiprumu, yra pirmasis 11 kV PT izoliacijos medžiagos pasirinkimas. Epoksidiniai liejiniai suteikia patikimą izoliaciją, apsaugančią vidinius komponentus nuo elektrinio skilimo ir aplinkos veiksnių.

Varis: vario laidininkai paprastai naudojami apvijoms 11 kV pt. Šios medžiagos siūlo didelį elektrinį laidumą ir mechaninį patvarumą, leidžiantį efektyviai perduoti įtampos signalus, atlaikydami operacinius įtempius.

Medžiaga (epoksidinė derva): 11 kV Pt Naudokite gaubtus, pagamintus iš epoksidinės dervos, kurios pasižymi puikiomis izoliacijos savybėmis ir gali užkirsti kelią srovės ar įtampos kirtimui, kad būtų galima saugiai veikti. Jis taip pat yra atsparus aukštai temperatūrai ir korozijai, taip pat turi gerą sandarinimą, užtikrinantį vandeniui atsparias ir drėgmei atsparias galimybes. Epoksidiniai transformatoriai yra lengvesni ir lengviau montuojami bei prižiūrimi, palyginti su alyvos įjungtais transformatoriais.

11 kV PT pranašumas

Mūsų varžtų ir apatinės plokštės gaminio dengimas pasiekia 8um/min, o tai yra labiau atspari drėgmei ir atsparus rūdijoms. Glydimas yra geresnis.

1.	Paraiška	Matavimas
2.	Instaliacija	Vidaus.
3.	Izoliacija	Laidinė dervos
4.	Tipas	Įtampos indukcija
5.	Statyba	Sauso tipo epoksidinės dervos liejimas
6.	Fazės skaičius	Singe fazė (1 rinkinys = 3 nr.)
7.	Dažnis	50 Hz
8.	Montuojamas montuojamas	Pagalba ant pritvirtintos gantros struktūros
9.	Sistemos pirminė įvertinta įtampa	11 kV (fazė iki fazės)
10.	Sistemos pirminė maksimali įtampa	12 kV (fazė iki fazės)
11.	Sistemos žemių	Veiksmingai įžemintas
12.	Pagrindinė izoliacija (impulsas atlaiko Įtampa)	75 kv
13.	Galios dažnis atlaiko įtampą	28 kv
14.	Neutralus pirminės apvijos galas Tiesioginis ryšys su žeme	Izoliuota, kad atlaikytų 10 kV Žemo dažnio testas.
15.	Antrinės apvijos tipas	Viena apvija
16.	Transformacijos santykis	11 kV // 3/0,11 kV/3
17.	Šliaužimo atstumas	25 mm/kV (minimalus)
18.	Įvertinta antrinė našta	7,5–10 VA
19.	Įtampos ribos koeficientas	1,2 ištisinis ir 1,5 30 sekundžių
20.	Tikslumo klasė	0,2 Matavimui.
21.	Standartas	Dizainas, gamyba, bandymai, montavimas ir Spektaklis atitinka naujausius IEC 61869-1 ir IEC 61869-3 leidimai.
