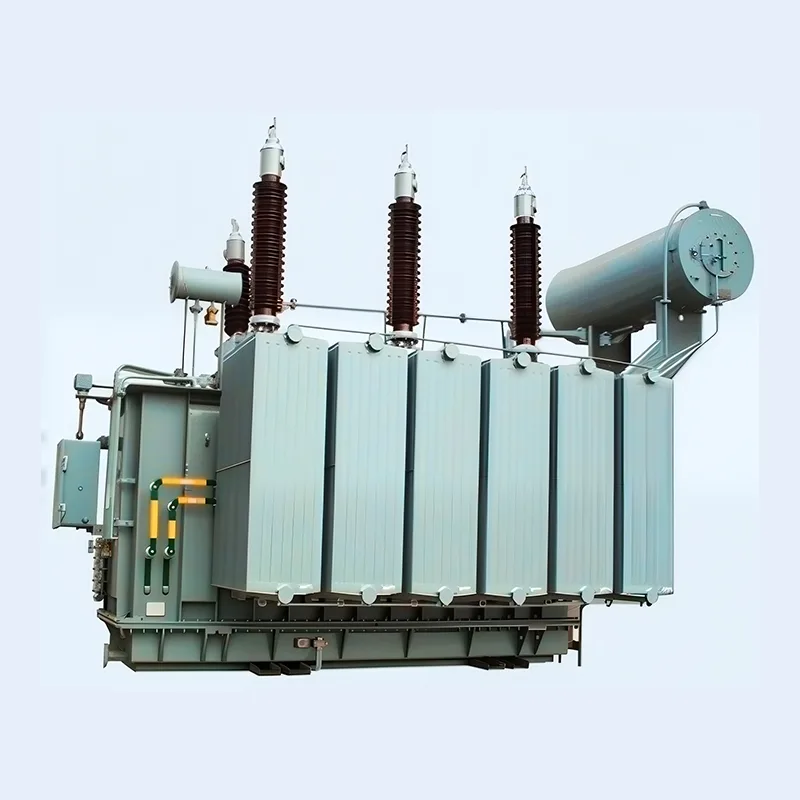

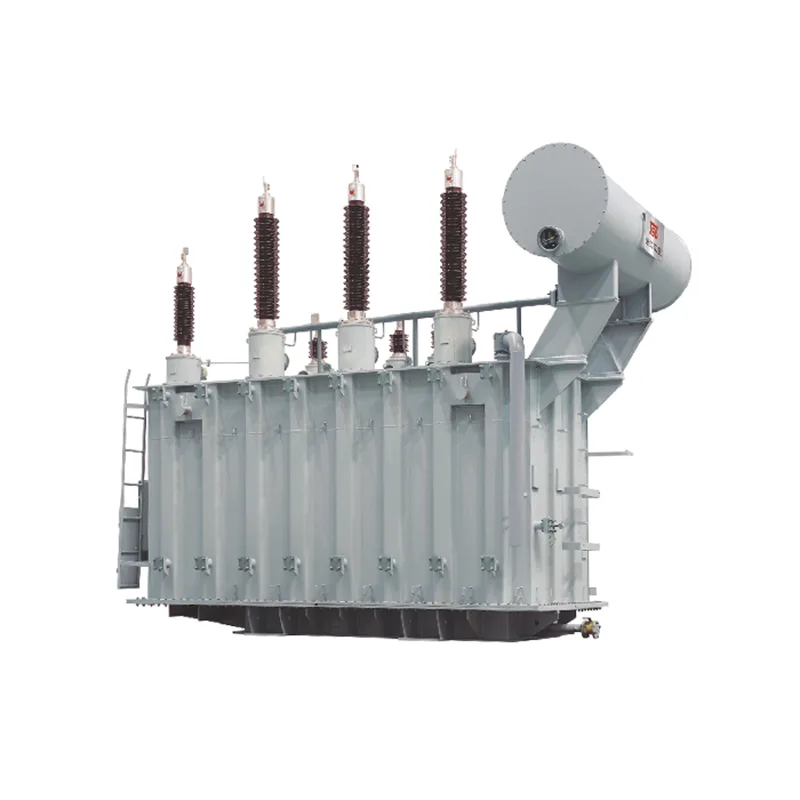

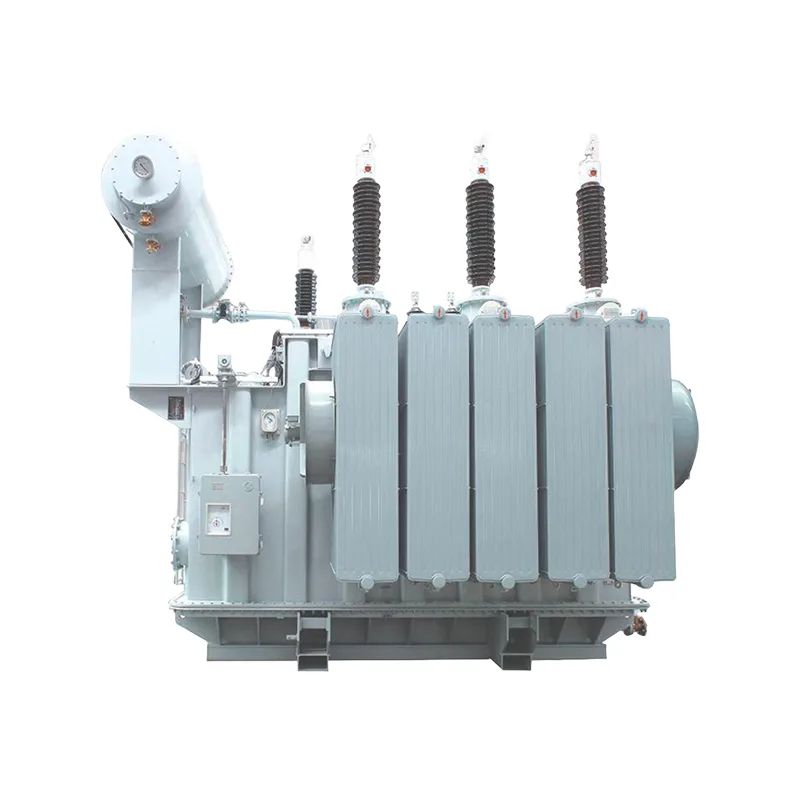

110KV į alyvą panardinamas galios transformatorius

„Dahu Electric“ yra profesionalus 110KV į alyvą panardintų galios transformatorių gamintojas ir tiekėjas Kinijoje. Šis produktas yra labai stabilus, ekonomiškas ir patikimas, tinka elektrinėms, pastotėms, taip pat didelėms pramonės, kasybos ir naftos chemijos įmonėms.

Siųsti užklausą

Prekės aprašymas

Produkto informacija

1. Aukšto slėgio transformatorius, naudokite japonišką Toshiba analizės programinę įrangą ir mūsų įmonės unikalias skaičiavimo ir patvirtinimo procedūras. Siekdami užtikrinti gaminio veikimą, projektuojame ir išbandome 110KV į alyvą panardinamą galios transformatoriaus šerdį, ritę, mašinos korpusą, švino laidą, alyvos baką ir kitas mašinos dalis.

2. Mūsų gaminys SSZ11-40000/110 išlaikė trumpojo jungimo laikomąją galią ir visus įprastus Nacionalinio transformatorių kokybės priežiūros ir tikrinimo centro tipo bandymus.

3. Šis gaminys pasižymi stabilumo, ekonomiškumo, patikimumo ir aplinkos apsaugos savybėmis, tinka elektrinėms, pastotėms ir didelėms pramonės, kasybos ir naftos chemijos įmonėms.

Produkto privalumai

1 、 Visiškai sandari ir izoliuota konstrukcija gali garantuoti asmens saugumą.

2 、 Ekonomiškas ir efektyvus, siekiant sumažinti tinklo nuostolius ir eksploatavimo išlaidas.

3、110KV į alyvą panardinamas galios transformatorius naudojamas ne tik žiediniam tinklui, bet ir terminalui.

4 、 Maži nuostoliai, mažas triukšmas, puikus našumas.

5 、 Žema temperatūra, perkrovos galimybė.

6. Transformatorius turi specialią struktūrą, o jo išskirtiniai pranašumai yra aukšta kokybė.

Techninis parametras

6300kVA~120000kVA dviejų apvijų transformatorius su NVTC

Nominali talpa (kVA)	Nominali įtampa ir išjungimo diapazonas			Vektorius grupė	No-loa bloga srovė (%)	Impedanso įtampa (%)	Nuostoliai be apkrovos (kW)	Dėl apkrovos nuostolių (kW)
Nominali talpa (kVA)	Aukštas garsas	Bakstelėjimo diapazonas	Žemos įtampos	Vektorius grupė	No-loa bloga srovė (%)	Impedanso įtampa (%)	Nuostoliai be apkrovos (kW)	Dėl apkrovos nuostolių (kW)
6300	110 121	*2x2,5 %	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300kVA ~ 100000kVA trijų apvijų transformatorius su NVTC

Įvertintas talpa (kVA)	Nominali įtampa ir išjungimo diapazonas			Vektorius grOA	No-lond srovė (%)	Impedanso įtampa (%)		Be apkrovos nuostoliai (kW)	Esant apkrovai nuostoliai (kW)
Įvertintas talpa (kVA)	Aukšta įtampa	Vidutinė įtampa	Žema įtampa	Vektorius grOA	No-lond srovė (%)	Žingsnis aukštyn	Nusileiskite	Be apkrovos nuostoliai (kW)	Esant apkrovai nuostoliai (kW)
6300	110=2* 2,5%, 121 *2x2,5 %	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17,5-18,5 HV-LV:10,5 MV~LV:6,5	HV-MV:10,5 HV-LV: 17,5-18,5 MV-LV:6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300kVA~100000kVA dviejų apvijų transformatorius su OLTC

Įvertintas talpa (kVA)	Nominali įtampa ir išjungimo diapazonas			Vektorius grupė	No-oad srovė (%)	Impedanso įtampa (%)	Nuostoliai be nuostolių (kW)		Dėl apkrovos nuostolių (kW)
	Highveitage	Bakstelėjimo diapazonas	Žema įtampa0
6300	110	*8x 1,25 %	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300kVA~100000kVA trijų apvijų transformatorius su OLTC

Įvertintas talpa (kVA)	Nominali įtampa ir išjungimo diapazonas			Vektorius grupė.p	Be apkrovos srovė (%)	Impedanso įtampa (%)	Be apkrovos nuostoliai (kW)	Esant apkrovai nuostoliai (kW)
Įvertintas talpa (kVA)	Highvcitage	Vidutinė įtampa	Žema įtampa	Vektorius grupė.p	Be apkrovos srovė (%)	Impedanso įtampa (%)	Be apkrovos nuostoliai (kW)	Esant apkrovai nuostoliai (kW)
6300	110±8x 12,5 %	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10,5 HV-LV: 17,5~18,5 MV-LV:6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
