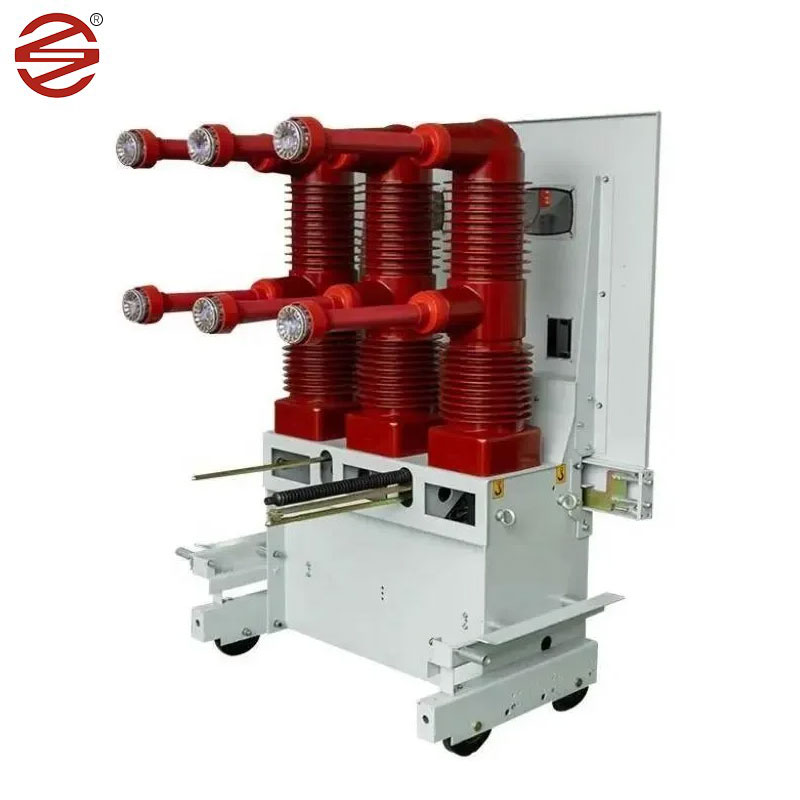

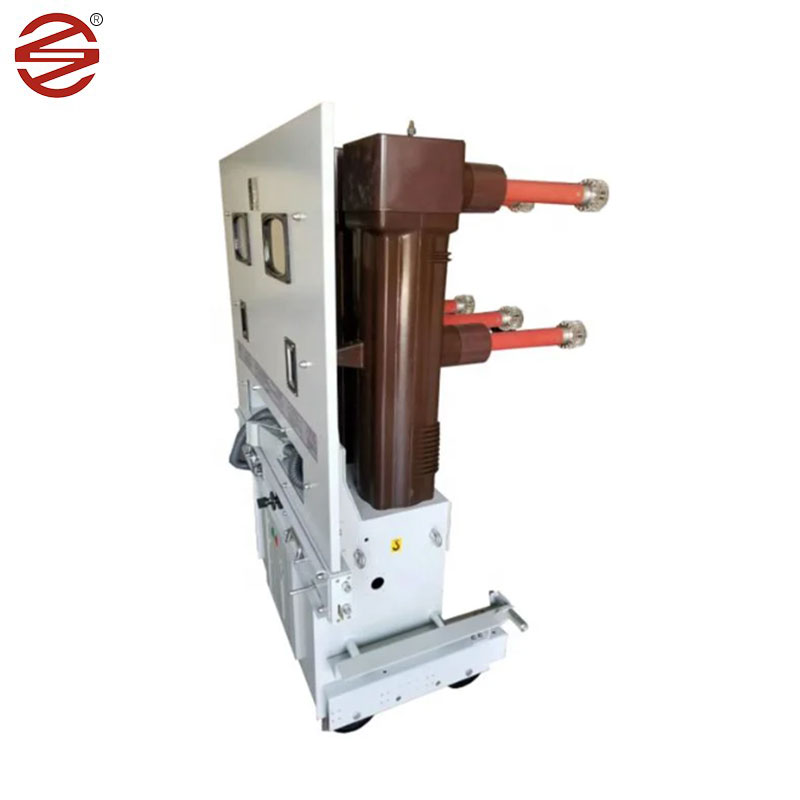

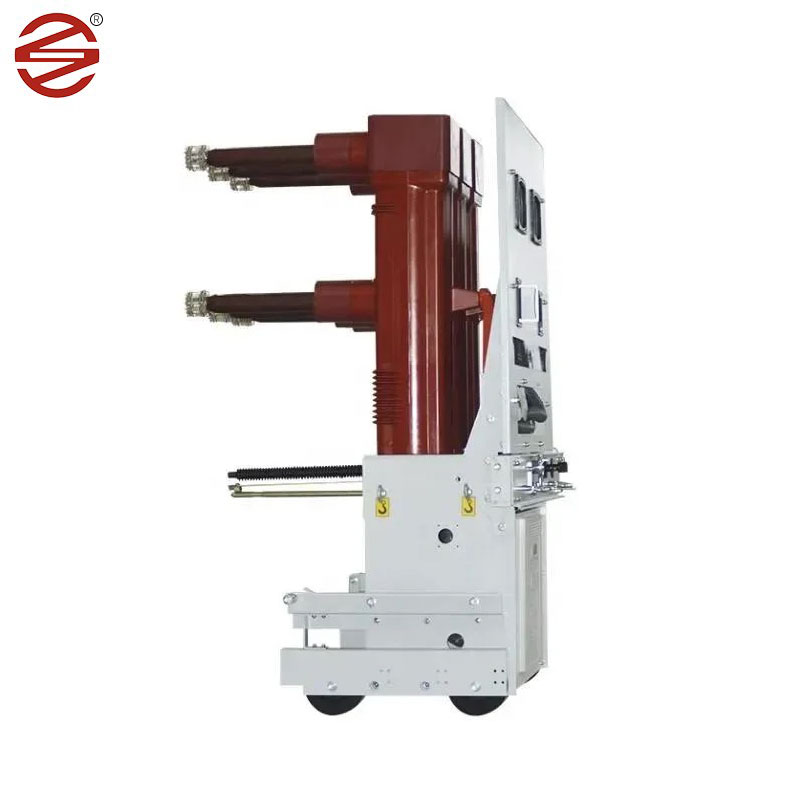

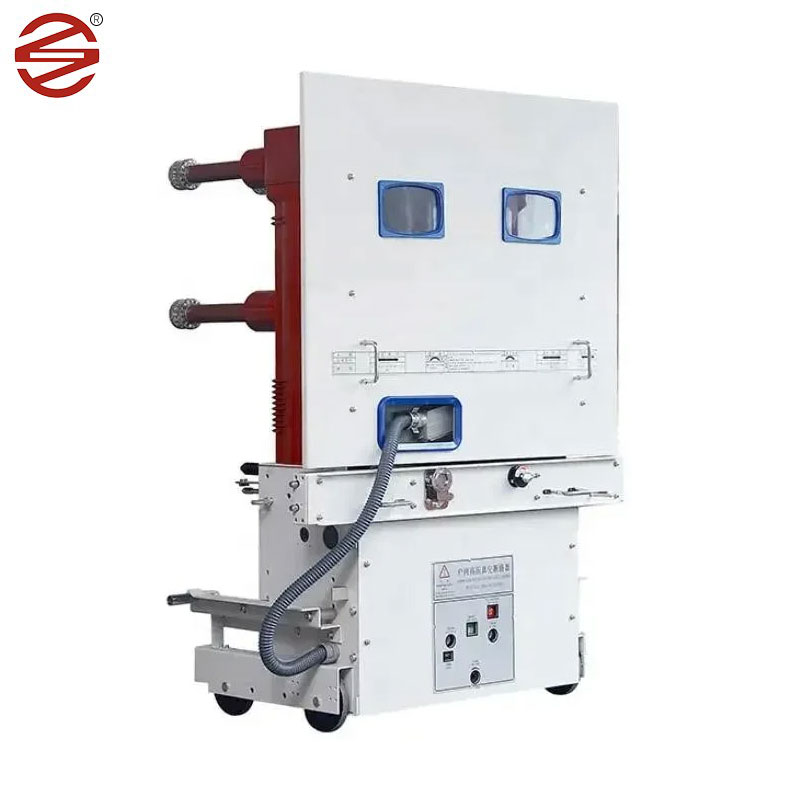

40,5 kV vakuumo grandinės pertraukiklis

„Dahu Electric“ pagamintas 40,5 kV vakuuminio grandinės pertraukiklis yra tinkamas trijų fazių AC 50Hz, 40,5 kV sistemai. Jis gali būti naudojamas pramoninėms ir kasybos įmonėms, elektrinėms ir pastotėms kaip perjungiant apkrovos srovę, perkrauti srovės gedimo srovę ir tinkama dažnai eksploatuoti. Šis grandinės pertraukiklis priima aukštyn ir žemyn išdėstymo struktūrą, kuri efektyviai sumažina grandinės pertraukiklio gylį. Ir pritaikyti kompozicinę izoliacijos struktūrą, trifazį lanką gesinimo kamerą ir susijusį įkrautą kūną, atskirtą trys nepriklausomos epoksidinės dervos izoliacijos apvalkalai.

Siųsti užklausą

Prekės aprašymas

Naudojant kompozicinę izoliacijos struktūrą, 40,5 kV vakuuminės grandinės pertraukiklis atitinka oro ir šliaužimo atstumo reikalavimus normaliomis darbo sąlygomis ir veiksmingai sumažina grandinės pertraukiklio tūrį, pagrindinį laidžiojo kilpos vakuuminį pertraukiklį ir dinaminę bei statinę laidinę jungtį yra įdiegta į izoliacinį cilindrą, taigi, kad fazė yra tik 300 mm. Visos pagrindinės grandinės elektros jungtys yra fiksuotos jungtys su dideliu patikimumu.

Informacija apie produktą

Modulinė mechanizmas

Modulinio mechanizmo projektavimas, labai standartizuota struktūra;

Mechanizmą lengva surinkti / išardyti ir lengvai prižiūrėti;

Didelis patikimumas su mažesniu dalių skaičiumi

Integruota įkrovimo rankena daro operaciją patogią ir lengvą

POT tipo polius

Aplinkai tinkanti izoliacinė medžiaga, PA66, suteikia lengvą, aukštą dielektrinę veikimą;

Perdirbamas ir lengvas šalinimas po produkto gyvavimo ciklo;

Ekonomiškai efektyvus ir patikimas;

Vakuuminės grandinės pertraukiklis

Visiškai atitinka IEC ir GB standartų reikalavimus;

Užpildykite sujungimą, užkirsti kelią netinkamam operacijai ir užtikrinti saugumą;

Modulinė dizainas, sutrumpintas pristatymo laikas;

Mažas atidarymo atkovotas ir puikus pasirodymas;

Našumo pranašumas

Produktas yra aprūpintas bistentiniu nuolatiniu magneto veikimo mechanizmu, mechanizme yra nuolatinis magnetas, kurio nuolatinis magnetas, kad būtų užtikrinta laikymo jėga, kad jungiklis būtų palaikomas atviroje ir uždaroje būsenoje, palyginti su įprastiniu pavasario veikimo mechanizmu, padidėja mechaninių dalių skaičius, o mechaninės dalies skaičius padidėja, o mechaninė dalis yra padidinta, o mechaninė dalis yra didesnė.

Pagrindinė techninė specifikacija

projektas		vienetas	Parametras
Įvertinta įtampa		KV	40.5
Įvertinta srovė		A	1250		1600	2000、2500
Įvertinta trumpojo jungimo lūžio srovė		kA	25	31.5	25	31.5
Dinaminė stabili srovė (didžiausia vertė)		kA	63	80	63	80
4S šiluminė stabili srovė		kA	25	31.5	25	31.5
Įvertintas trumpojo jungimo kūrimas (didžiausia vertė)		kA	63	80	63	80
Įvertintos trumpojo jungimo srovės lūžio laikas		Laikai	20
Nominali operacinė seka			O-0.3 S-CO-180 S-CO
Įvertinta izoliacija lygis	1min galios dažnis atlaiko įtampą	KV	95
	Žaibo impulsas atlaiko įtampą (didžiausia vertė)		185
Mechaninis gyvenimas		Laikai	10000
Įvertintas vieno kondensatoriaus banko atidarymas ir srovė		A	630
Įvertinta „Back-to-Back“ kondensatoriaus banko srovė		A	400
Energijos kaupimo variklio įvertinta įtampa		V	AC 、 DC: 110; 220
Įvertinta energijos kaupimo variklio galia		W	≤230
Energijos kaupimo laikas energijos kaupimo variklis		S	≤15
Įvertinta uždarymo ir ritės atidarymo įtampa		V	DC: 110; 220
Įvertinta ritės uždarymo ir atidarymo srovė		A	1,05 (110 V) 0,96 (220 V)
Susisiekite su atidarymu		mm	20 ± 2
Kontaktinis insultas		mm	7,5 ± 1,5
Trifazis skirtingų laikotarpių derinys		MS	≤2
Atšokimo laikas uždaryti		MS	≤3
Pagrindinės grandinės atsparumas (išskyrus sienos kontaktą)		mažute	≤40
