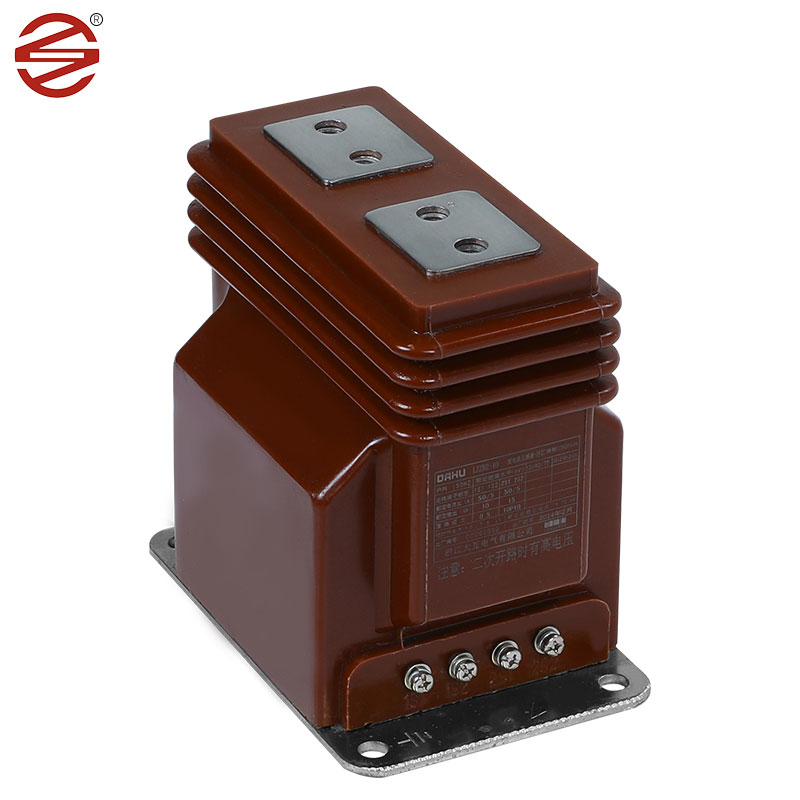

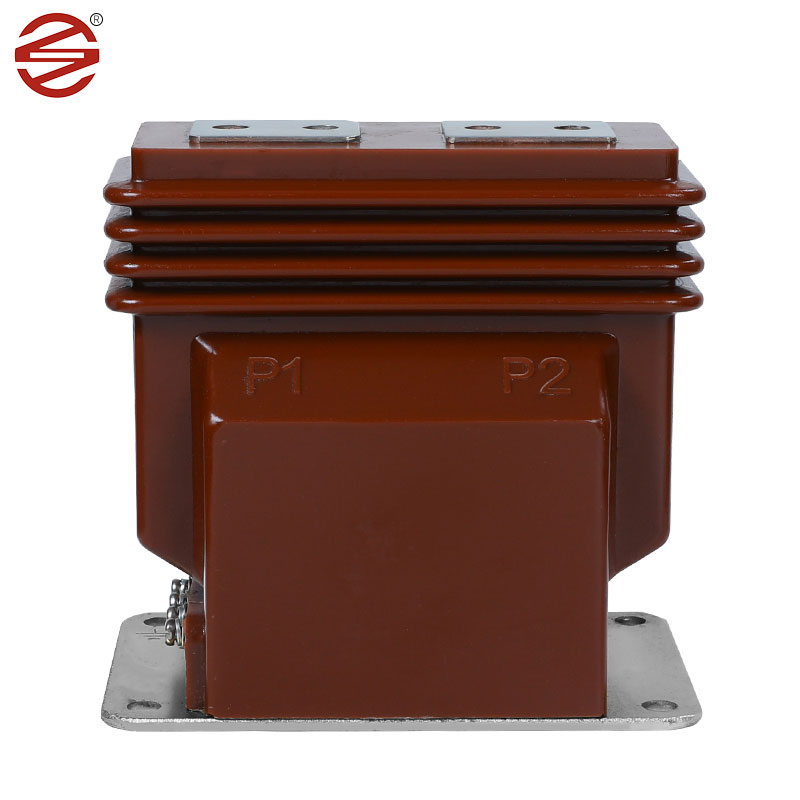

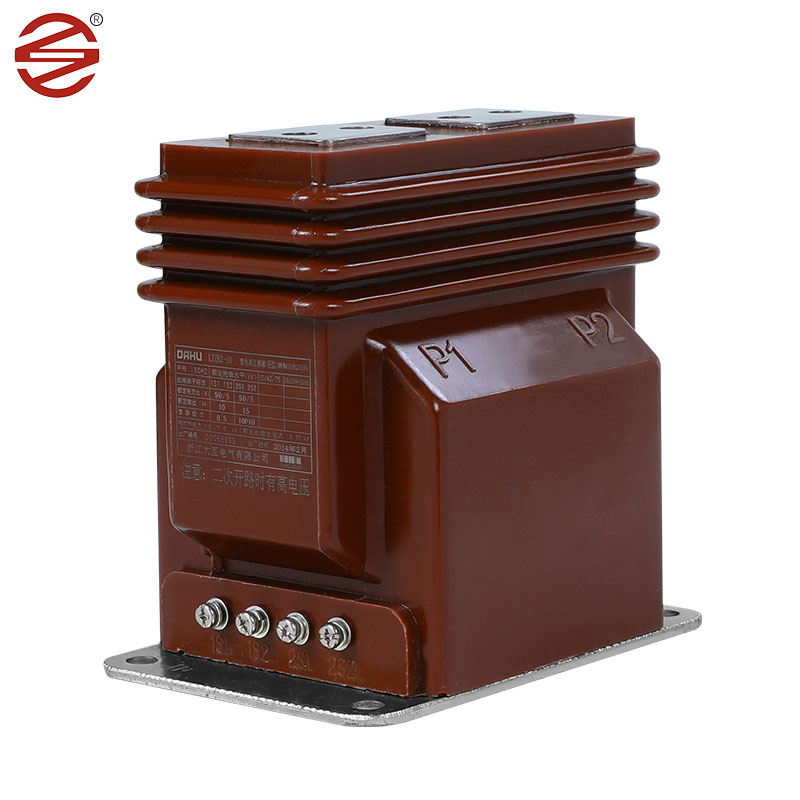

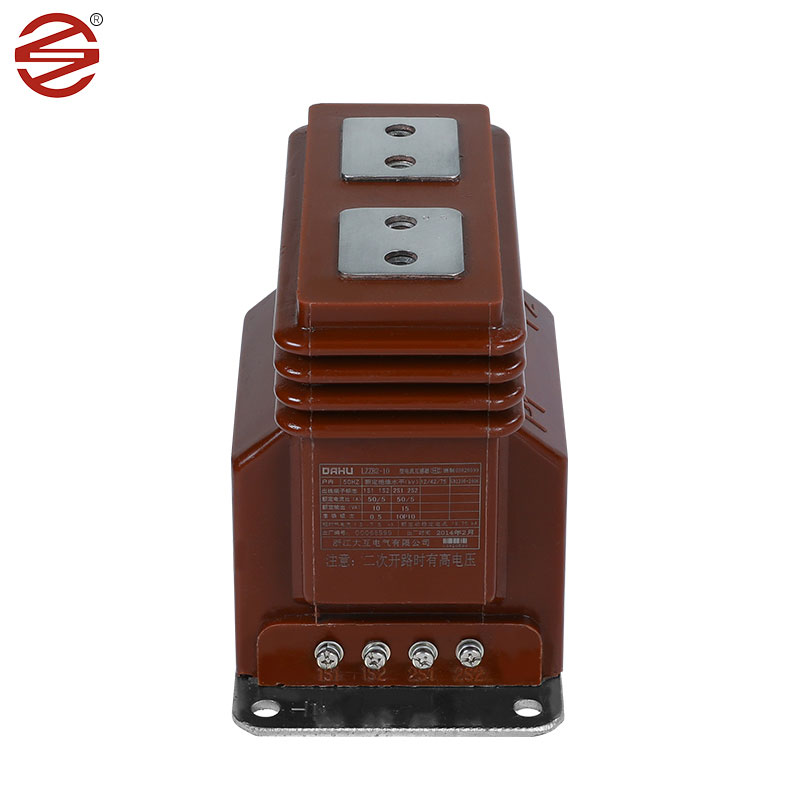

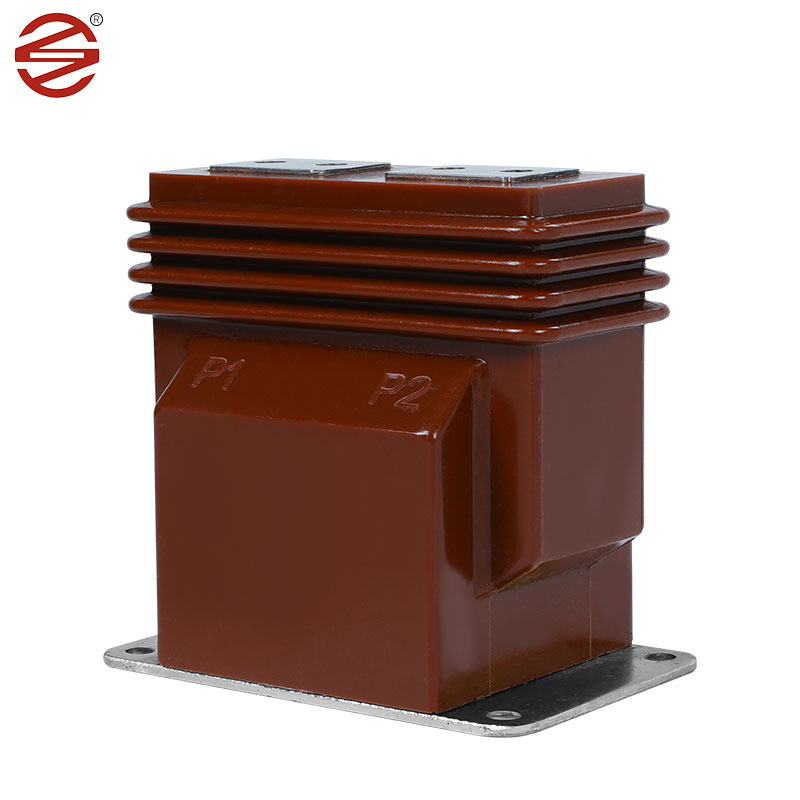

Elektrinis 10kv srovės transformatorius

Elektrinis 10 kv srovės transformatorius atlieka pagrindinį vaidmenį patalpų skirstomojoje spintoje, siūlydamas tvirtus srovės matavimo, elektros energijos stebėjimo ir apsauginės relės sprendimus tiek vienfazėse, tiek trifazėse kintamosios srovės sistemose. Šios sistemos sklandžiai veikia 50 Hz arba 60 Hz dažniais, tenkindamos įvairius elektros poreikius, kai įrangos įtampa siekia iki 12 kV.

Siųsti užklausą

Prekės aprašymas

Šaltai valcuoti silicio plieno lakštai: 10 kV srovės transformatorių šerdyje dažniausiai naudojami šalto valcavimo silicio plieno lakštai. Šios medžiagos pasižymi puikiomis magnetinėmis savybėmis, tokiomis kaip didelis pralaidumas ir maži šerdies nuostoliai, užtikrinantys efektyvų energijos perdavimą ir minimalų energijos išsklaidymą.

Epoksidinė derva: epoksidinė derva yra tinkamiausia izoliacinė medžiaga 10 kV srovės transformatoriams dėl puikių dielektrinių savybių ir mechaninio stiprumo. Epoksidinės dervos liejimas užtikrina patikimą izoliaciją, apsaugančią vidines dalis nuo elektros gedimų ir aplinkos veiksnių.

Varis: Variniai laidininkai paprastai naudojami 10 kV srovės transformatorių apvijoms. Šios medžiagos pasižymi dideliu elektros laidumu ir mechaniniu patvarumu, leidžia efektyviai perduoti srovės signalus, atlaikant eksploatacinius įtempius.

Medžiaga (epoksidinė derva): 10kV srovės transformatoriai patalpinti korpusuose, pagamintuose iš epoksidinės dervos. Epoksidinė derva pasižymi puikiomis izoliacinėmis savybėmis, gali veiksmingai užkirsti kelią srovės ar įtampos kirtimui, kad būtų užtikrintas saugus grandinės veikimas. Ji turi aukštą atsparumą temperatūrai ir gali prisitaikyti prie darbo reikalavimų aukštos temperatūros aplinkoje.

Jis turi gerą atsparumą korozijai, gali atsispirti kai kurių cheminių medžiagų erozijai ir prailginti transformatoriaus tarnavimo laiką. Jis pasižymi geromis sandarinimo savybėmis, todėl epoksidinis transformatorius paprastai turi gerą atsparumą vandeniui ir drėgmei ir yra tinkamas naudoti drėgnoje aplinkoje. Palyginti su tradiciniais alyvos transformatoriais, epoksidiniai transformatoriai paprastai yra lengvesni, juos lengva montuoti ir prižiūrėti.

Elektros 10kv srovės transformatoriaus parametras

1.	Taikymas	Matavimas
2.	Montavimas	Vidinis.
3.	Statyba	Sauso tipo epoksidinės dervos liejimas
4.	Izoliacija	Lieta derva
5.	Fazės skaičius	Vienišas
6.	Vardinis dažnis	50 Hz
7.	Sistemos pirminė vardinė įtampa	50 Hz
7.	Sistemos pirminė vardinė įtampa	11 kV fazė į fazę
8.	Maksimali sistemos įtampa	12kV fazė į fazę
9.	Sistemos įžeminimas	Efektyviai įžemintas
10.	Pagrindinis izoliacijos lygis (1,2 / 50 μ sek.)	75 KV
11.	Galios dažnio atsparumo įtampa (1 min.50 Hz).	28 KV
12. 13.	Santykis: 11kV tiektuvas Pirminis	10-20/5A Vienkartinė apvija
14.	Antrinis	Viena apvija
15.	Tikslumo klasė	0,2/0,2S matavimui
16.	Apkrova: a) Matavimui	7,5-10 VA
17.	Trumpalaikis dabartinis reitingas	Mažiausiai 10 kA 1 sek.
18.	Išplėstinis dabartinis įvertinimas	120% vardinės srovės
19.	Virš dabartinis reitingas	<10A
20.	Šliaužimo atstumas	25 mm/KV (mažiausiai)
21.	Standartinis	Projektavimas, gamyba, testavimas, montavimas ir Veikimas turi atitikti naujausi IEC 61869-1 ir IEC leidimai 61869-2.
