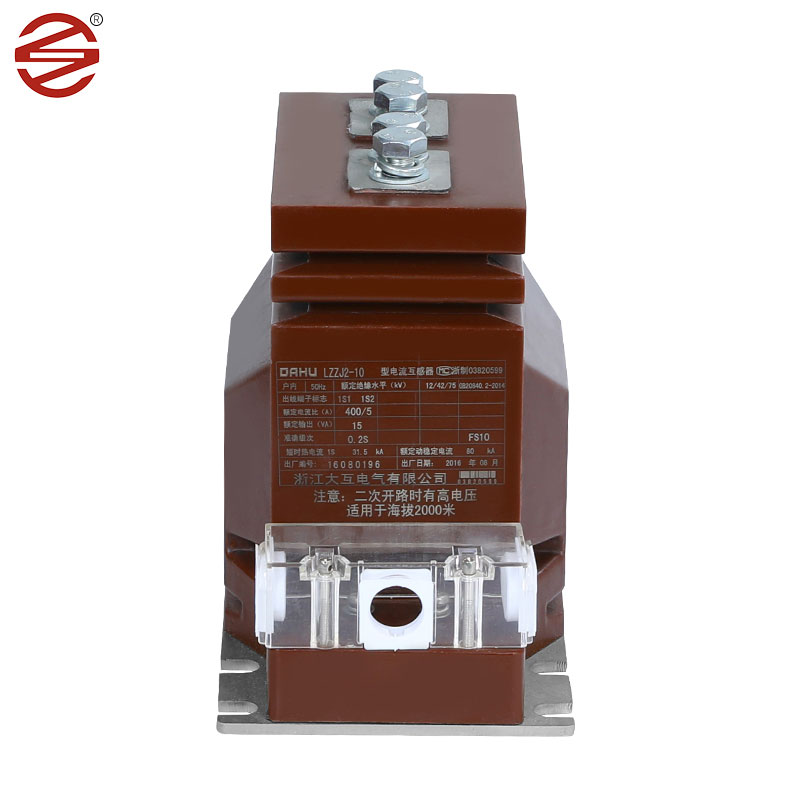

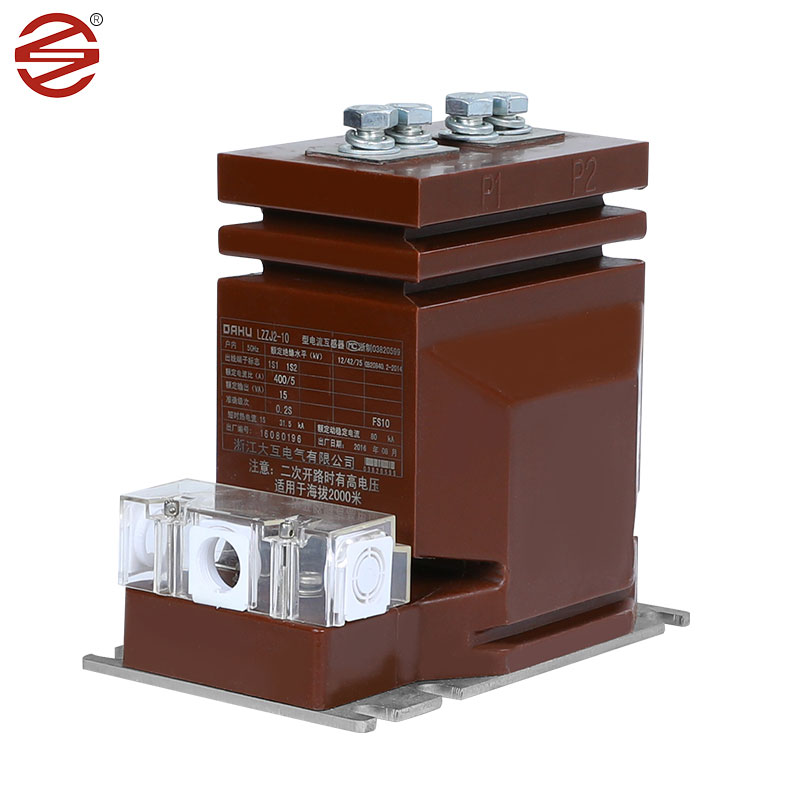

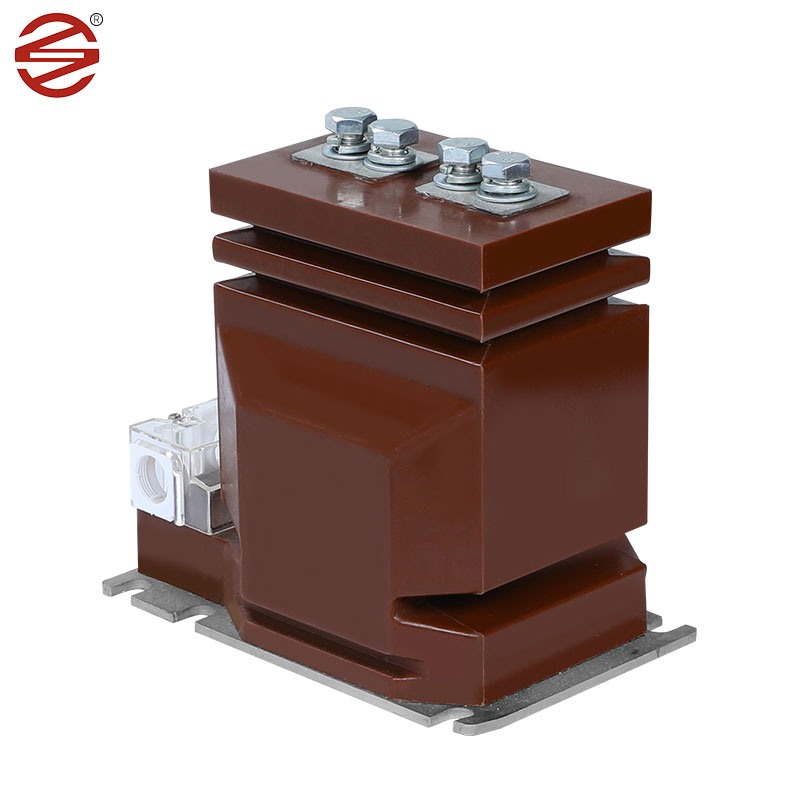

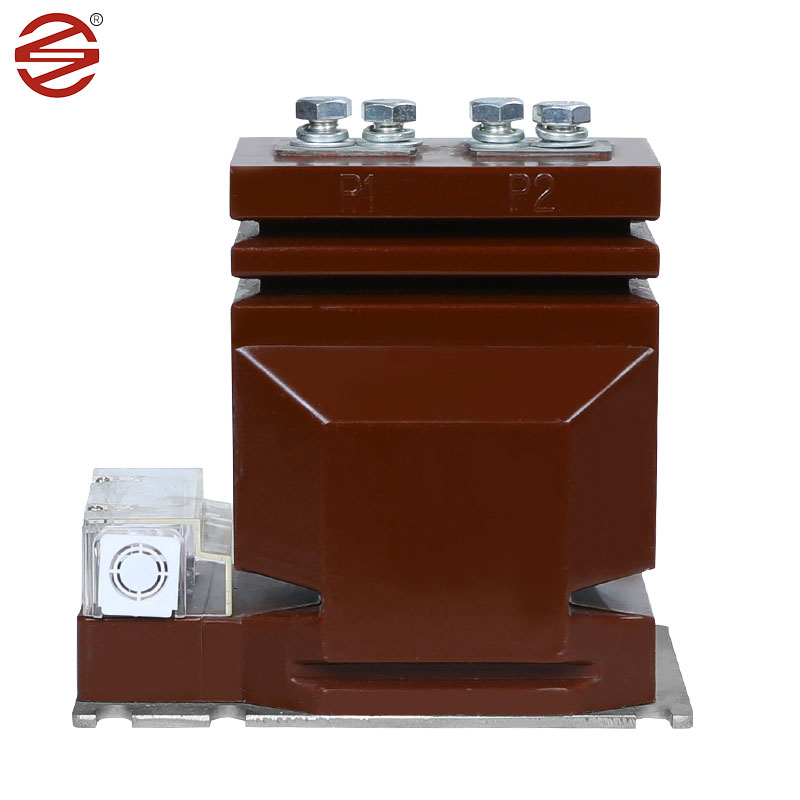

Elektrinis 11kv srovės transformatorius

Dahu elektrinis 11kv srovės transformatorius atlieka pagrindinį vaidmenį patalpų skirstomojoje spintoje, suteikdamas galingą sprendimą srovės matavimui, elektros energijos stebėjimui ir apsauginėms relėms vienfazėse ir trifazėse kintamosios srovės sistemose. Šios sistemos sklandžiai veikia 50Hz arba 60Hz dažniais, tenkindamos įvairius elektros reikalavimus, keliamus įrangos įtampai iki 12kV.

Siųsti užklausą

Prekės aprašymas

Šaltai valcuoti silicio plieno lakštai: Dahu Electric 11kv srovės transformatorius šerdyje dažniausiai naudoja šalto valcavimo silicio plieno lakštus. Šios medžiagos yra šaltai valcuotos ir pasižymi puikiomis magnetinėmis savybėmis, tokiomis kaip didelis pralaidumas ir maži šerdies nuostoliai, todėl idealiai tinka srovės transformatoriams. Naudodamas šaltai valcuotą silicio plieno lakštą kaip pagrindinę medžiagą, srovės transformatorius gali pasiekti efektyvų energijos perdavimą ir taip pagerinti sistemos efektyvumą. Palyginti su kitomis medžiagomis, šalto valcavimo silicio plieno lakštai turi mažesnius histerezės kilpų ir įmagnetinimo nuostolius, o tai reiškia mažiau energijos švaistymo ir energijos suvartojimo. Todėl srovės transformatorius, naudojant šią medžiagą, gali sumažinti sistemos eksploatavimo išlaidas ir pailginti įrangos tarnavimo laiką. Apskritai šalto valcavimo silicio plieno lakštai atlieka svarbų vaidmenį energijos sistemose, užtikrindami patikimą energijos perdavimo ir galios matavimo palaikymą.

Epoksidinė derva: Epoksidinė derva pasižymi puikiomis dielektrinėmis savybėmis ir mechaniniu stiprumu, yra pirmasis 11 kV srovės transformatoriaus izoliacinės medžiagos pasirinkimas. Epoksidiniai liejiniai užtikrina patikimą izoliaciją, kuri apsaugo vidinius komponentus nuo elektros gedimų ir aplinkos veiksnių.

Varis: Variniai laidininkai paprastai naudojami 11 kV srovės transformatorių apvijoms. Šios medžiagos pasižymi dideliu elektros laidumu ir mechaniniu patvarumu, leidžia efektyviai perduoti srovės signalus, atlaikant eksploatacinius įtempius.

Medžiaga (epoksidinė derva): 11kV srovės transformatoriai patalpinti korpusuose, pagamintuose iš epoksidinės dervos. Epoksidinė derva pasižymi puikiomis izoliacinėmis savybėmis, gali veiksmingai užkirsti kelią srovės ar įtampos kirtimui, kad būtų užtikrintas saugus grandinės veikimas.

Jis atsparus aukštai temperatūrai ir gali prisitaikyti prie darbo reikalavimų aukštos temperatūros aplinkoje. Jis turi gerą atsparumą korozijai, gali atsispirti kai kurių cheminių medžiagų erozijai ir prailginti transformatoriaus tarnavimo laiką.

Jis pasižymi geromis sandarinimo savybėmis, todėl epoksidinis transformatorius paprastai yra gerai atsparus vandeniui ir drėgmei ir yra tinkamas naudoti drėgnoje aplinkoje. Palyginti su tradiciniais alyvos transformatoriais, epoksidiniai transformatoriai paprastai yra lengvesni, juos lengva montuoti ir prižiūrėti. .

Dahu Electric 11kv srovės transformatoriaus parametras

1.	Taikymas	Matavimas
2	Montavimas	Vidinis
3.	Statyba	Sauso tipo epoksidinės dervos liejimas
4	Izoliacija	Lieta derva
5.	Fazės skaičius	Vienišas
6.	Vardinis dažnis	50 Hz
7.	Sistemos pirminė vardinė įtampa	11 kV fazė į fazę
8.	Maksimali sistemos įtampa	12 kV fazė į fazę
9.	Sistemos įžeminimas	Efektyviai įžemintas
10.	Pagrindinis izoliacijos lygis (1,2/50 μ sek.	75 KV
11.	Galios dažnio atsparumo įtampa (1 min.50 Hz)	28 KV
12. 13.	Santykis: 11kV tiektuvas Pirminis	10-20/5A Viena apvija
14.	Antrinis	Viena apvija
15.	Tikslumo klasė	0,2/0,25 matavimui
16.	Našta a) Matavimui	7,5-10 VA
17.	Trumpalaikis dabartinis reitingas	Mažiausiai 10 kA 1 sek
18.	Išplėstas dabartinis reitingas	120% vardinės srovės
19.	Virš dabartinis reitingas	<10A
20.	Šliaužimo atstumas	25 mm/KV (mažiausiai
21.	Standartinis	Projektavimas, gamyba, testavimas, montavimas ir Veikimas turi atitikti naujausi IBC 61869-1 &IEC leidimai 61869-2
