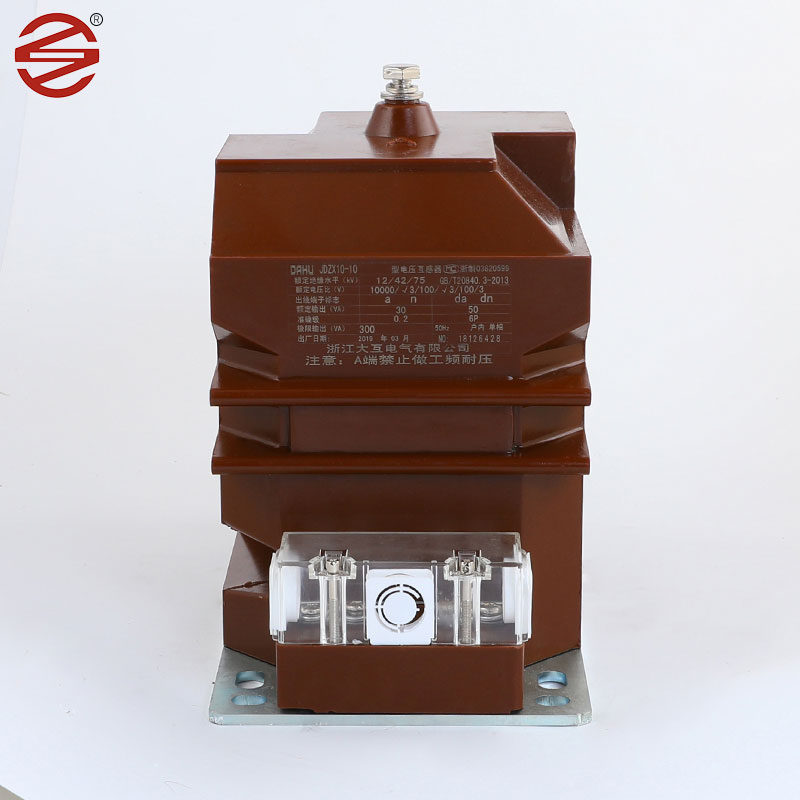

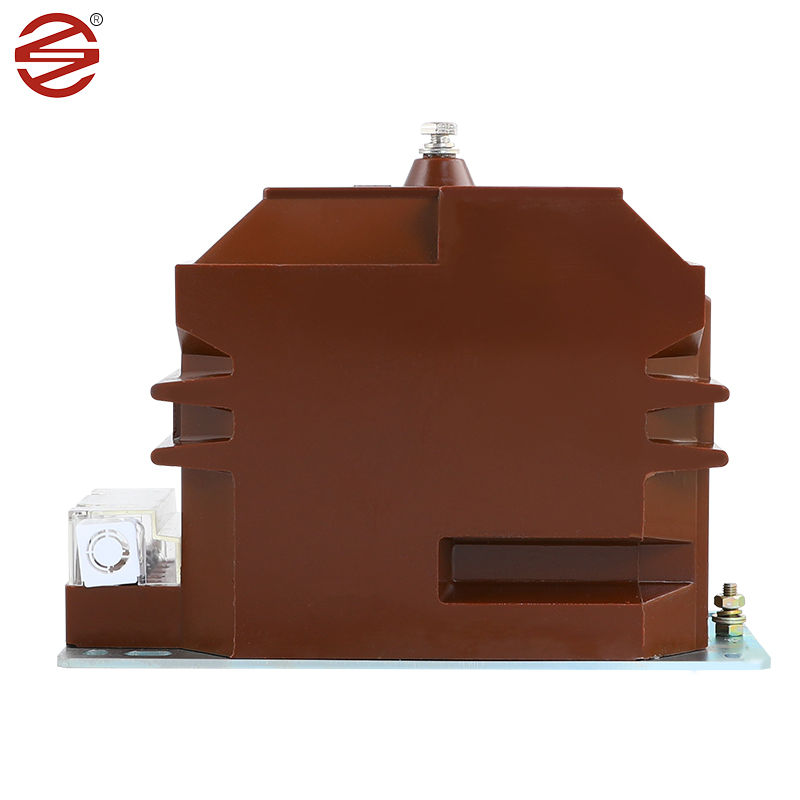

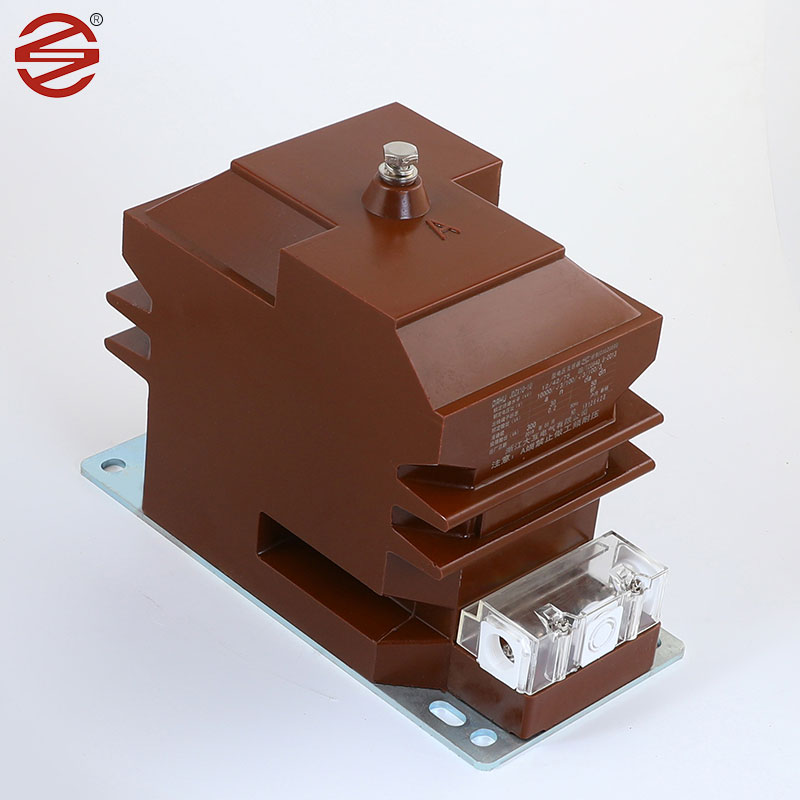

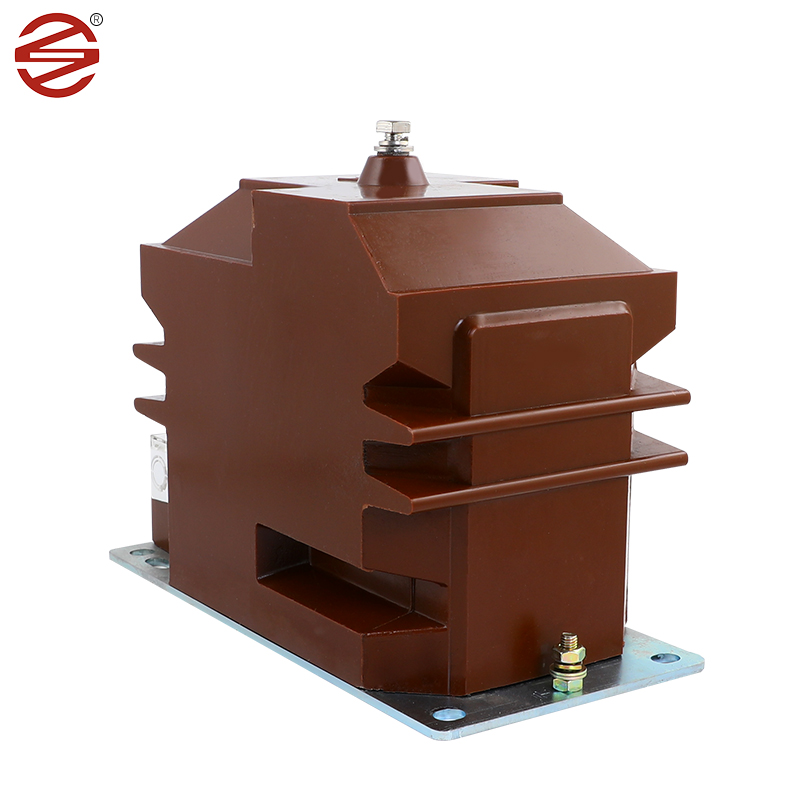

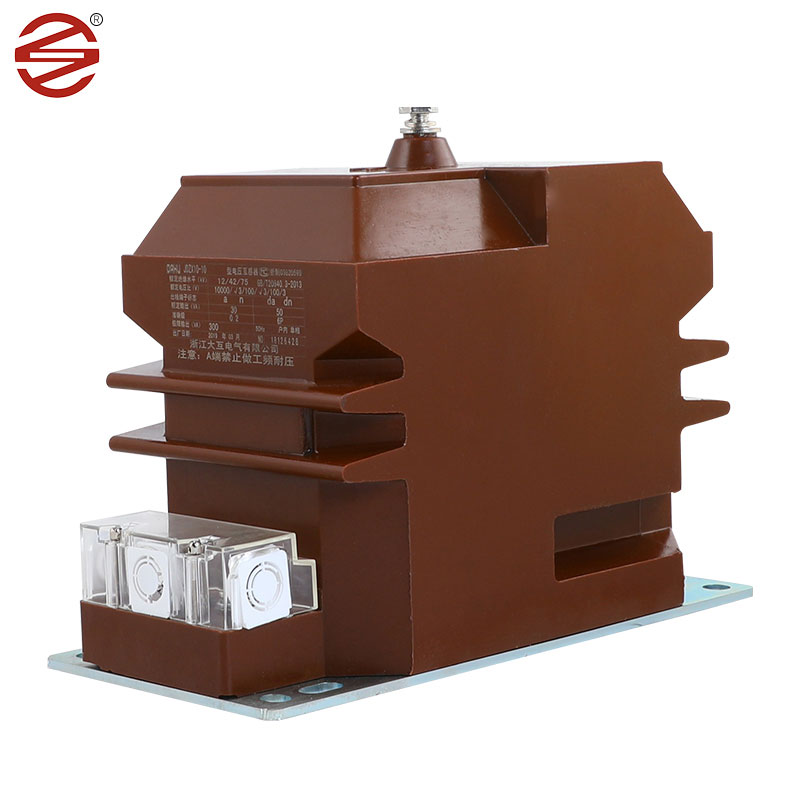

Vidaus įtampos transformatorius

„Dahu Electric“ pagamintas vidaus įtampos transformatorius yra nepakeičiamas vidaus jungiklių spintelių komponentas, tarnaujantis kaip srovės matavimo, elektros energijos stebėjimo ir apsauginių relių stuburas tiek vienfazėje, tiek trifazyje kintamos kintamos srovės sistemose. Dėl tvirto dizaino ir tikslaus funkcionalumo jis yra esminis elementas užtikrinant elektros operacijų saugumą ir efektyvumą.

Siųsti užklausą

Prekės aprašymas

Šaltai valomi silicio plieno lakštai: Vidaus įtampos transformatorius paprastai naudoja šaltai valcuotus silicio plieno lakštus. Šios medžiagos yra šaltai valcuotos ir pasižymi puikiomis magnetinėmis savybėmis, tokiomis kaip didelis pralaidumas ir mažas šerdies nuostolis, todėl jos yra idealios dabartiniams transformatoriams. Kaip pagrindinę medžiagą naudodamas šaltą valcuotą silicio plieno lakštą, dabartinis transformatorius gali pasiekti efektyvų energijos perdavimą, taip pagerindamas sistemos efektyvumą. Palyginti su kitomis medžiagomis, silicio plieno lakštai, šaltai valomi, turi mažesnes histerezės kilpas ir įmagnetinimo nuostolius, o tai reiškia mažiau energijos atliekų ir mažesnę energijos suvartojimą.

Epoksidinė derva: Epoksidinė derva pasižymi puikiomis dielektrinėmis savybėmis ir mechaniniu stiprumu, yra pirmasis pasirinkimas patalpų įtampos transformatoriaus izoliacijos medžiaga. Epoksidiniai liejiniai suteikia patikimą izoliaciją, apsaugančią vidinius komponentus nuo elektrinio skilimo ir aplinkos veiksnių.

Varis: vario laidininkai paprastai naudojami apvijoms vidaus įtampos transformatoriuje. Šios medžiagos siūlo didelį elektrinį laidumą ir mechaninį ilgaamžiškumą, leidžiančią efektyviai perduoti dabartinius signalus, atlaikydami operacinius įtempius.

Medžiaga (epoksidinė derva): patalpų įtampos transformatorius Naudokite gaubtus, pagamintus iš epoksidinės dervos, kurios turi puikias izoliacijos savybes ir gali užkirsti kelią srovės ar įtampos pervažai saugiai grandinės veikimui. Jis taip pat yra atsparus aukštai temperatūrai ir korozijai, taip pat turi gerą sandarinimą, užtikrinantį vandeniui atsparias ir drėgmei atsparias galimybes. Epoksidiniai transformatoriai yra lengvesni ir lengviau montuojami bei prižiūrimi, palyginti su alyvos įjungtais transformatoriais.

Produkto pranašumas

Mūsų varžtų ir apatinės plokštės gaminio dengimas pasiekia 8um/min, o tai yra labiau atspari drėgmei ir atsparus rūdijoms. Glydimas yra geresnis.

1.	Paraiška	Matavimas
2.	Instaliacija	Vidaus.
3.	Izoliacija	Laidinė dervos
4.	Tipas	Įtampos indukcija
5.	Statyba	Sauso tipo epoksidinės dervos liejimas
6.	Fazės skaičius	Singe fazė (1 rinkinys = 3 nr.)
7.	Dažnis	50 Hz
8.	Montuojamas montuojamas	Pagalba ant pritvirtintos gantros struktūros
9.	Sistemos pirminė įvertinta įtampa	11 kV (fazė iki fazės)
10.	Sistemos pirminė maksimali įtampa	12 kV (fazė iki fazės)
11.	Sistemos žemių	Veiksmingai įžemintas
12.	Pagrindinė izoliacija (impulsas atlaiko Įtampa)	75 kv
13.	Galios dažnis atlaiko įtampą	28 kV
14.	Neutralus pirminės apvijos galas Tiesioginis ryšys su žeme	Izoliuota, kad atlaikytų 10 kV Žemo dažnio testas.
15.	Antrinės apvijos tipas	Viena apvija
16.	Transformacijos santykis	11 kV/3/0,11 kV/v3
17.	Šliaužimo atstumas	25 mm/kV (minimalus)
18.	Įvertinta antrinė našta	7,5–10 VA
19.	Įtampos ribos koeficientas	1,2 ištisinis ir 1,5 30 sekundžių
20.	Tikslumo klasė	0,2 Matavimui.
21.	Standartas	Dizainas, gamyba, bandymai, montavimas ir Spektaklis atitinka naujausius IEC 61869-1 ir IEC 61869-3 leidimai.
